Czym jest zasilacz komputerowy?

Zasilacz komputerowy to urządzenie, które przetwarza napięcie przemienne z gniazdka elektrycznego na niskie, stabilizowane napięcia stałe. Zasilacze komputerowe są konieczne do pracy wielu ważnych elementów naszego komputera, między innymi płyty głównej, procesora, karty graficznej, czy dysku twardego. Zasilacz do komputera stacjonarnego ma postać niewielkiego pudełka i umieszczany jest wewnątrz obudowy komputera. Od strony zewnętrznej posiada on gniazdo do podłączenia zasilania z sieci, a od strony wewnętrznej odchodzą wiązki przewodów dedykowanych do konkretnych podzespołów komputera.

Standard zasilaczy komputerowych

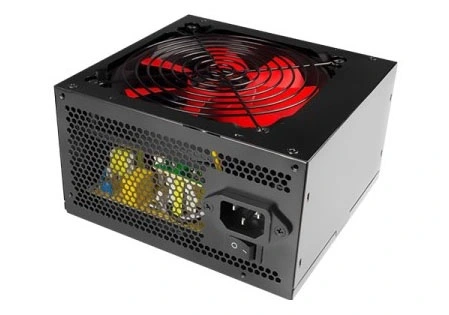

• Zasilacze ATX – najbardziej uniwersalny, standardowy zasilacz do komputera. Typowe wymiary takiego zasilacza to 150 x 140 x 86 mm. Modele o wyższej mocy mają dłuższą obudowę (głębokość), np. 18 cm, dlatego przed zakupem koniecznie sprawdź, czy taki zasilacz komputerowy zmieści się do Twojej obudowy

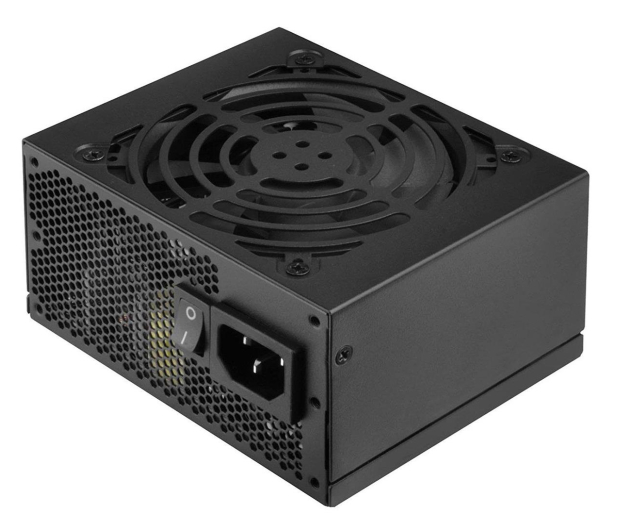

• Zasilacze SFX – to zasilacze komputerowe o mniejszych wymiarach 125 x 100 x 63,5 mm. Przeznaczone są one do mniejszych obudów komputerowych. Występują również w wersji SFX-L cechującej się długością 120 mm, co pozwala na zamontowanie większego wentylatora chłodzącego.
• Zasilacze TFX – najmniejsze zasilacze do komputerów. Standardowe wymiary zasilaczy TFX to 175 x 85 x 65. Przeznaczone są do małych obudów do komputera o płaskim kształcie, z niewielką ilością miejsca w środku.

Zasilacz ATX	Zasilacz SFX	Zasilacz TFX

Budowa zasilacza komputerowego.

Zasilacze skonsturowane są zazwyczaj w sposób modułowy, co oznacza, że składają się z różnych komponentów, z których każdy pełni określoną rolę. Oto główne składniki zasilacza komputerowego:

• Transformator: Początkowo, prąd zmienny (AC) z gniazdka sieciowego jest przekształcany przez transformator na inny poziom napięcia.
• Mostek prostowniczy: Następnie, przeważnie za pomocą diod prostowniczych, prąd zmienny jest przekształcany w prąd stały (DC).
• Filtry: Zasilacz wyposażony jest w różne filtry, takie jak kondensatory i cewki filtrujące, które pomagają wygładzić przepływ prądu, eliminując szumy i zakłócenia.
• Układ regulacji napięcia: Współczesne zasilacze komputerowe zwykle posiadają układy regulacji napięcia, które utrzymują stabilne napięcia na wszystkich liniach wyjściowych, nawet gdy obciążenie zmienia się.
• Zabezpieczenia: Zasilacze komputerowe mają wbudowane zabezpieczenia, takie jak przeciwzwarciowe i przeciążeniowe, które chronią podzespoły komputera przed uszkodzeniem w przypadku wystąpienia problemów z zasilaniem.
• Wentylator: Zasilacze posiadają również wentylator lub wentylatory, które chłodzą wnętrze zasilacza, zapobiegając przegrzewaniu się komponentów.
• Złącza wyjściowe: Na zewnątrz zasilacza znajdują się różne złącza, które dostarczają zasilanie do różnych podzespołów komputera, takich jak płyta główna, karta graficzna, napędy dysków, etc.

Podział zasilaczy na certifikaty 80 PLUS

Certifikat 80 PLUS to standard oceniający sprawność zasilaczy komputerowych. Certyfikowanie zasilaczy ma na celu ułatwienie orientowania się w ich sprawności oraz wydajności co ma za zadanie ułatwić wybór zasilacza przy zakupie, ale także polepszania oferty zasilaczy o maksymalnie sprawne urządzenia, które spełnią wymogi programu.

W ramach programu certyfikowania zasilaczy 80 Plus urządzenia te są sprawdzane pod kątem sprawności przy różnorodnym obciążeniu. W zależności od otrzymanych wyników, zasilacze otrzymują adekwatny certyfikat. W ramach testowania zasilaczy sprawdza się ich sprawność przy obciążeniu 20, 50 oraz 100%. Minimalna sprawność, jaką musi wykazywać zasilacz, by otrzymać podstawowy certyfikat 80 Plus, to właśnie powyżej 80% dla zasilaczy na rynku europejskim. Jeśli zasilacz ma wyższą sprawność, otrzymuje wyższą klasę w certyfikacie. Dokładne informacje na ten temat prezentuje poniższa tabela.

Już na pierwszy rzut oka widać, jak wyraźne są różnice w sprawności pomiędzy poszczególnymi klasami certyfikowanych zasilaczy. Pomiędzy zasilaczem z certyfikatem 80 Plus a zasilaczem z certyfikatem 80 Plus Titanum widnieje około 10% różnica w sprawności, a w realiach elektroniki i komputerów to bardzo dużo.

Certyfikat zapewnia, że zasilacz charakteryzuje się konkretną sprawnością. Wyższy poziom certyfikatu pozwoli na oszczędność energii. Ilość wydzielanego ciepła również będzie niższa. To z kolei umożliwia instalację cichego i niezbyt szybkiego wentylatora. Nasz sprzęt będzie, więc dużo bardziej wydajny. W przypadku omawianego certyfikatu wydajność energetyczna wynosi minimum 80%.
